Productspecificatie

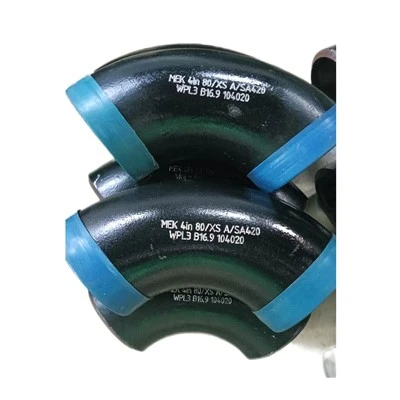

De 3 inch 90 graden elleboog van koolstofstaal is een veelgebruikte pijpfitting die is ontworpen om de richting van een pijpleiding te veranderen.
Productbeschrijving
● Elbow Type: Long Radius 90-Degree Welding. Dit betekent dat de elleboog een buighoek van 90 graden heeft met een grotere buigradius, vandaar de naam long radius elbow. Dit type elleboog biedt minimale weerstand en drukval, waardoor het geschikt is voor pijpleidingsystemen met hoge stroming en hoge druk.
● Materiaal: koolstofstaal. Koolstofstaal is een veelgebruikt materiaal voor pijptoepassingen, bekend om zijn sterkte en corrosiebestendigheid. De ASTM SA-234 B-klasse specificeert de vereisten voor pijpfittingen van koolstofstaal.
● Afmetingen: Conform ASME B16.9. ASME B16.9 is een standaardspecificatie van de American Society of Mechanical Engineers (ASME) voor industriële buisfittingen. Deze specificatie zorgt ervoor dat de afmetingen en productie van buisfittingen voldoen aan industriële normen voor compatibiliteit met andere fittingen en pijpleidingsystemen.
● Nominale pijpmaat: 3 inch. Dit geeft aan dat de elleboog geschikt is voor pijpleidingen met een nominale maat van 3 inch. De nominale pijpmaat verwijst naar de binnendiameter van de pijp, gebruikt om de maat en capaciteit van de pijp te identificeren.
● Buitendiameter: 3,5 inch. Dit is de buitendiameter van de elleboog, wat zorgt voor compatibiliteit met andere pijpfittingen voor verbinding en installatie.
● Binnendiameter: 2,9 inch. Dit is de binnendiameter van de elleboog, die zorgt voor een soepele doorstroming en doorgang van vloeistoffen in de pijpleiding.
● Wanddikte: 0.3 inch. De wanddikte verwijst naar de dikte van de wand van de pijp, die een cruciale rol speelt in de sterkte en drukweerstand van de pijp.
● Van midden tot einde (A): 4,5 inch. Deze meting geeft de afstand weer van het midden van de elleboog tot het einde en wordt doorgaans gebruikt voor lay-out- en ontwerpdoeleinden in pijpleidingsystemen.
● Geschat gewicht: 6,3 pond. Dit is het geschatte gewicht van de elleboog, wat informatie biedt voor transport, installatie en belastingberekeningen binnen het pijpleidingsysteem.
Functie
De 3 inch 90 graden elleboog van koolstofstaal is ontworpen om de richting van een pijpleiding te veranderen, waardoor een soepele vloeistofstroom mogelijk is op locaties waar bochten nodig zijn. Het vindt brede toepassing in de industriële en bouwsector, met name in olie- en gas-, chemische, watervoorzienings-, drainage- en HVAC-systemen. Het koolstofstaalmateriaal biedt de vereiste sterkte en corrosiebestendigheid voor een betrouwbare werking van de elleboog. Het ontwerp met lange radius minimaliseert vloeistofweerstand en drukval, waardoor de efficiëntie van het pijpleidingsysteem wordt verbeterd.
Productkenmerken en voordelen
1. Duurzaam materiaal: Deze elleboog is gemaakt van koolstofstaal en biedt een uitstekende duurzaamheid en sterkte, waardoor langdurige prestaties in veeleisende omgevingen worden gegarandeerd.
2. Corrosiebestendigheid: koolstofstaal staat bekend om zijn corrosiebestendige eigenschappen, waardoor de elleboog geschikt is voor verschillende toepassingen, waaronder het transport van corrosieve vloeistoffen.
3. Ontwerp met lange straal: het ontwerp met lange straal van de elleboog vermindert de vloeistofweerstand en drukval, wat zorgt voor een soepelere doorstroming en een verbeterde algehele efficiëntie van het pijpleidingsysteem.
4. Nauwkeurige afmetingen: De elleboog voldoet aan de ASME B16.9-normen en heeft nauwkeurige afmetingen. Dit garandeert compatibiliteit en eenvoudige installatie met andere buisfittingen en componenten.
5. Lasverbinding: De elleboog is voorzien van een lasverbinding, die zorgt voor een veilige en lekvrije verbinding voor optimale prestaties en integriteit van het pijpleidingsysteem.
6. Veelzijdige toepassing: Dankzij het 3-inch formaat is het geschikt voor een breed scala aan industriële en commerciële toepassingen, waaronder olie en gas, chemische verwerking, watervoorziening, HVAC en meer.
7. Robuuste constructie: de elleboog is ontworpen om bestand te zijn tegen omgevingen met hoge druk, waardoor deze geschikt is voor systemen met veeleisende bedrijfsomstandigheden.
8. Soepele stromingsovergang: De 90-gradenhoek van de elleboog zorgt voor soepele richtingsveranderingen in de pijpleiding, waardoor verstoringen van de stroming en drukverlies tot een minimum worden beperkt.
9. Eenvoudig onderhoud: Het koolstofstalen materiaal en de lasverbinding maken het onderhoud en de reparatie van de elleboog eenvoudiger, indien nodig.
10. Voldoet aan de normen: De elleboog voldoet aan de ASTM SA-234 B-specificaties, wat garandeert dat deze voldoet aan de industrienormen en -voorschriften voor een betrouwbare en veilige werking.
De 3-inch 90-degree elbow koolstofstaal combineert duurzaamheid, corrosiebestendigheid, nauwkeurige afmetingen en efficiënte stromingseigenschappen, waardoor het een ideale keuze is voor verschillende leidingsystemen. De robuuste constructie en compatibiliteit met standaard lastechnieken dragen bij aan de betrouwbaarheid en levensduur in veeleisende industriële omgevingen.
Ons bedrijf is gespecialiseerd in de productie en verkoop van verschillende specificaties van stalen pijpleidingproducten, waaronder roestvrij staal, speciaal staal, gelegeerd staal, pijpleidingstaal en koolstofstalen fittingen, flenzen, stalen buizen, bevestigingsmiddelen en andere stalen pijpleidingproducten. De materialen waarmee we voornamelijk werken, zijn:
● Roestvrij staal: 304/304L, 316/316L, 317/317L, S31803/2205, 904L, 2507, 254SMO, 316Ti, 321/1.4541 en meer.
● Gelegeerd staal: WP5, WP9, WP11, WP12, WP22, WP91 en andere.
● Pijpleidingstaal: API X42, X52, X60, X65, X70 en meer.
● Koolstofstaal: WPB, WPC, WPL6, WPL3 en andere.
Onze producten worden vervaardigd volgens verschillende normen, waaronder de Amerikaanse ASME (ANSI), Duitse DIN, Europese EN en BS, Chinese GB/T, JB, SH, HG en Japanse JIS-normen. Wij kunnen ook pijpfittingen verwerken op basis van klantvereisten en tekeningen. Onze producten zijn breed erkend door binnenlandse en internationale klanten en worden voornamelijk geëxporteerd naar Zuid-Amerika, Zuidoost-Azië, Europa, het Midden-Oosten, de Verenigde Staten, Japan, Zuid-Korea en andere landen en regio's wereldwijd.
